碳化硅大尺寸技术加速演进；国内企业集体发力，AI散热迎来新机遇。

近年来，碳化硅作为第三代半导体关键材料，其大尺寸化进程已成为产业焦点。国内天成半导体最新宣布，依托自主设备成功研制出14英寸碳化硅单晶，有效厚度达30mm。这一成果有效填补了相关技术空白，推动我国从12英寸主流向更大尺寸跨越，显著增强在全球供应链中的话语权。

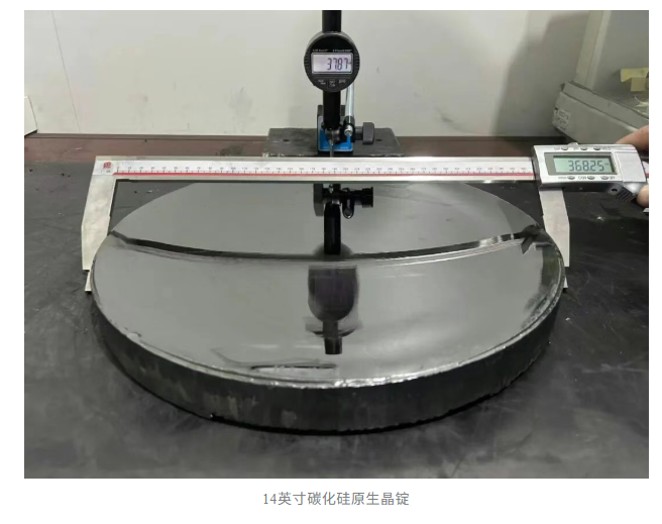

图片来源：天成半导体官微

早在2025年，天成半导体已实现12英寸高纯半绝缘和N型单晶的双工艺成熟，N型晶体厚度突破35mm。大尺寸单晶的优势显而易见：面积扩大带来芯片产出成倍增长，良率提升和成本下降效应逐步显现。这对半导体设备部件尤为重要，碳化硅部件以其高热导、高强度特性，能在极端环境下稳定工作，长期被海外企业主导市场。此次突破有助于打破垄断，为国产半导体制造设备提供可靠支撑。

国内其他碳化硅企业同样动作频频。三安光电12英寸衬底已进入客户验证阶段；露笑科技完成12英寸单晶全流程测试；海目星实现全尺寸晶锭布局；晶盛机电中试线顺利通线；天岳先进推出全系列12英寸衬底。这些企业集体推进，标志着我国碳化硅大尺寸技术进入密集收获期，产业链韧性不断增强。

全球视野下，Wolfspeed推出基于300mm碳化硅的AI数据中心先进封装基础平台。该平台针对AI工作负载激增带来的功率密度极限问题，结合碳化硅热管理优势与成熟制造基础设施，扩展下一代封装解决方案空间。公司正联合晶圆厂、封装测试供应商及系统伙伴，验证混合架构的可行性与可靠性。

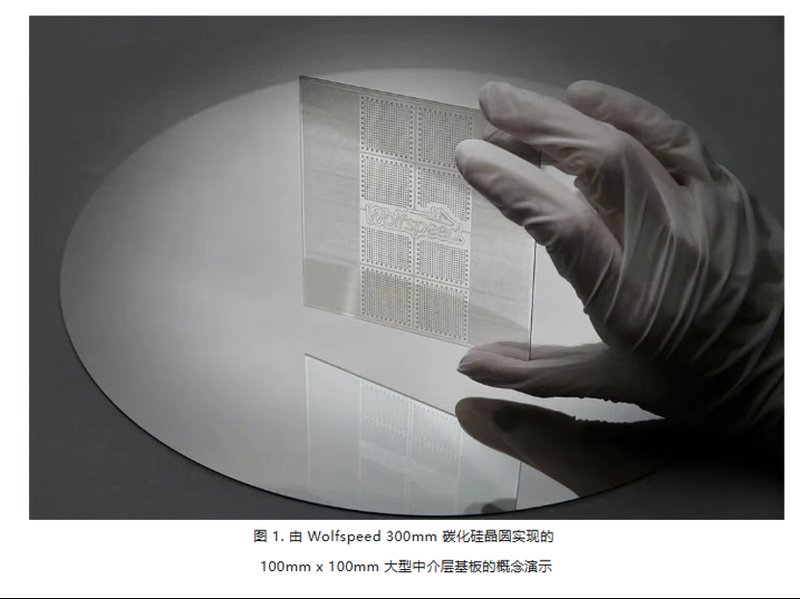

图片来源：Wolfspeed官微

碳化硅材料特性突出：击穿电场强度高出硅基10倍，热导率提升3倍，禁带宽度与饱和电子漂移速率均具明显优势。这些性能支撑其在新能源汽车、光伏逆变、AI服务器等领域广泛应用。市场分析显示，碳化硅功率器件需求持续旺盛，全球规模有望实现较快扩张。

当前，国内碳化硅概念企业竞争加剧，部分公司通过价格策略巩固市场，导致短期业绩承压。但多家企业获得机构看好，未来增长潜力被寄予厚望。随着技术迭代与产能优化，行业有望进入良性发展轨道。

碳化硅正从实验室走向大规模应用。大尺寸突破与先进封装创新交织，助力AI、高端制造等领域性能跃升。国内企业的持续发力，不仅提升技术自主性，也为全球产业注入活力，推动第三代半导体迎来更广阔前景。
